项目实战3-设备模拟工具

点击这里，观看项目说明视频讲解

我们通过一个项目来锻炼 Python 做测试开发工具的能力。

可以微信咨询 byhy44 ，参加实战班 或者 购买视频讲解和代码 。

您需要高效学习，找工作？ 点击咨询 报名实战班

点击查看学员就业情况

概述

实战要求开发一款 测试工具，可以用来 模拟设备 对接 测试 互联网生活服务系统

要求做成一个 MDI 多功能子窗口的 图形界面程序，方便公司内部使用。 界面如下



锻炼本项目实战，需要具备的基础知识点包括：

  • 比较扎实的 Python语言基础

  • 比较了解线程、Socket网络编程

  • 有一定的 Python Qt 图形界面编程能力


下面我们通过分阶段的实战练习，来一步步的开发这个软件。

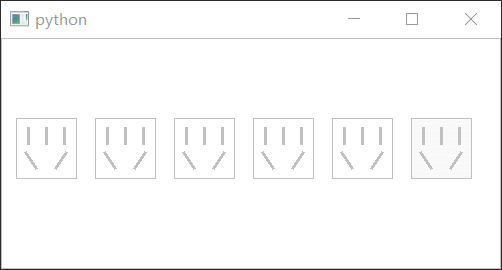

实战1：充电站模拟设备 界面1

点击这里 观看具体的题目要求


实现一个窗口，里面容纳6个插座控件，水平排列，并且能随着主窗口的缩放而自动调整位置

并且光标悬停在插座控件上时，可以改变背景色



视频讲解

参考代码

实战2：充电站模拟设备 界面2

点击这里 观看具体的题目要求

在上次练习的基础上，实现 窗口里面增加一个设备面板，有两个按钮/指示灯，


左边的 将来作为 连接/断连 按钮/指示灯

右边的 将来作为 显示设备的二维码 按钮

同样要求，设备面板里面的按钮 能随着主窗口的缩放而自动调整位置


视频讲解

参考代码

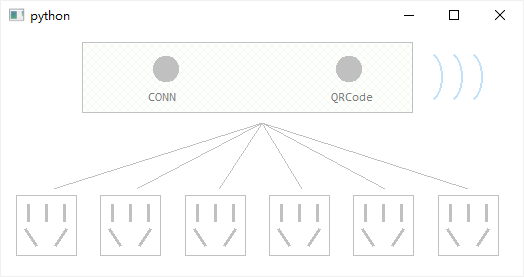

实战3：充电站模拟设备 界面3

点击这里 观看具体的题目要求

在上次练习的基础上，

设备面板添加边框，并且添加设备面板和充电口之间的连线

并且能随着主窗口的缩放而自动调整连线位置



视频讲解

参考代码

实战4：模拟设备和RC的连接认证

点击这里 观看具体的题目要求


本次练习，需要大家实现 模拟设备 和 RC 的连接和认证，并且实现心跳机制

暂时不用实现和图形界面相关的功能。


点击这里，阅读 Elife系统RF接口 文档， 这是 Elife系统 设备和RC之间的接口文档

然后，点击这里，进入 Elife V1.0 下载页面

根据说明，下载、 激活、运行 Elife-RC


RC的默认监听地址是 本机的 47555 端口

目前RC系统中有如下 设备，可以使用

充电设备
设备编号：aaaaaaaa
共享密钥： hypih74vidyig771hsce6utu4v5tn4rl

充电设备
设备编号：bbbbbbbb
共享密钥：yfymn3vyoxxiamxagu4btsek6qezfprt

洗车设备
设备编号：cccccccc
共享密钥：a4pqk4dcxnjvmoj81no9n6rn6hcujs8i


本次练习比较有一些难度，涉及到的基础知识点包括

  • TCP Socket 编程

  • 多线程开发

  • 哈希和加密

实战5：和RC通讯功能 集成到界面

点击这里 观看具体的题目要求


将界面和RC通讯功能结合起来。

做到:

在界面上点击连接指示灯，就和RC建立连接并改变指示灯颜色

再次点击断开连接，并改变指示灯颜色


当RC关闭连接时，比如RC进程被关闭， 工具界面也能侦测到，并且改变指示灯颜色


先不考虑多个设备的问题，先做一个充电站对应一个界面控件

实战6：模拟充电站响应

点击这里 观看具体的题目要求


阅读接口文档，实现模拟充电站设备 能响应

获取设备信息请求：get-dev-info-req 、

用户服务开始请求：user-start-svc-req 、

用户服务结束请求：user-stop-svc-req ，


界面正确显示每个充电口的使用状态，可以这次练习实现，也可以下次练习再实现。


测试时，需要模拟用户手机认证使用设备， 当前系统支持支付宝扫码认证。

充电设备认证网址是这样构成的 http://<RC的IP>/api/3a?f=2_<设备编号>

RC的IP 就是你电脑的IP，

比如 RC的IP是 192.168.5.156 ，设备编号 是 aaaaaaaa

设备二维码Url就是 http://192.168.5.156/api/3a?f=2_aaaaaaaa

你可以用下面两种方法进行用户登录系统，进行测试

方法1： 电脑访问

   拷贝Url到 电脑浏览器 进行访问，

   会重定向到支付宝扫码认证界面

   手机打开支付宝扫码确认后， 电脑浏览器会模拟手机上登录设备使用界面



方法2： 手机访问

   确保手机和运行RC的电脑处于同一个局域网内。

   拷贝Url到可以url呈现二维码的网站，比如 https://cli.im/url，
   产生url对应的二维码

   手机支付宝扫码，确认后就会手机登录使用界面。

   注意：这种方式由于RC是局域网电脑，和手机是同一网段。
   不知为何，苹果手机好像不行。
   如果确认不行，就使用第一种方式。

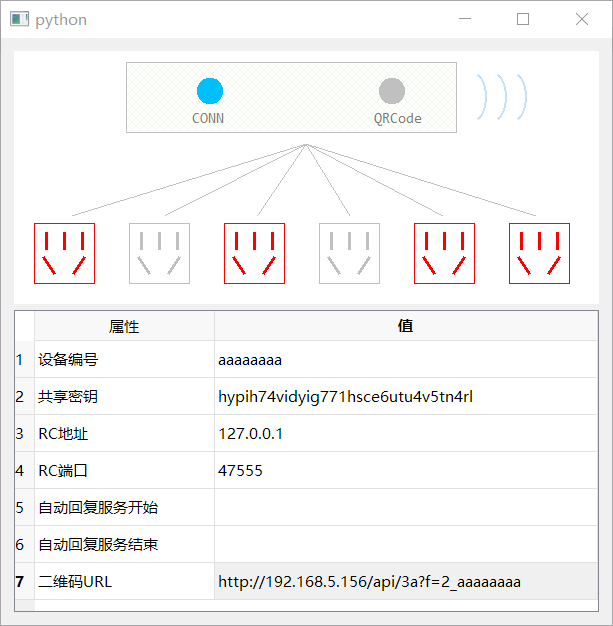

实战7：界面上的 设备属性功能

点击这里 观看具体的题目要求


界面添加 属性设置表格，如下所示



做到

  • 设备模拟控件 和 属性表格 之间的边界可以拖动，调整边界的位置 （使用分裂器）

  • 能以界面设备属设置 进行RC的连接和消息收发

  • 界面正确显示每个充电口的使用状态


先不考虑多个设备的问题，先做一个充电站对应一个界面控件

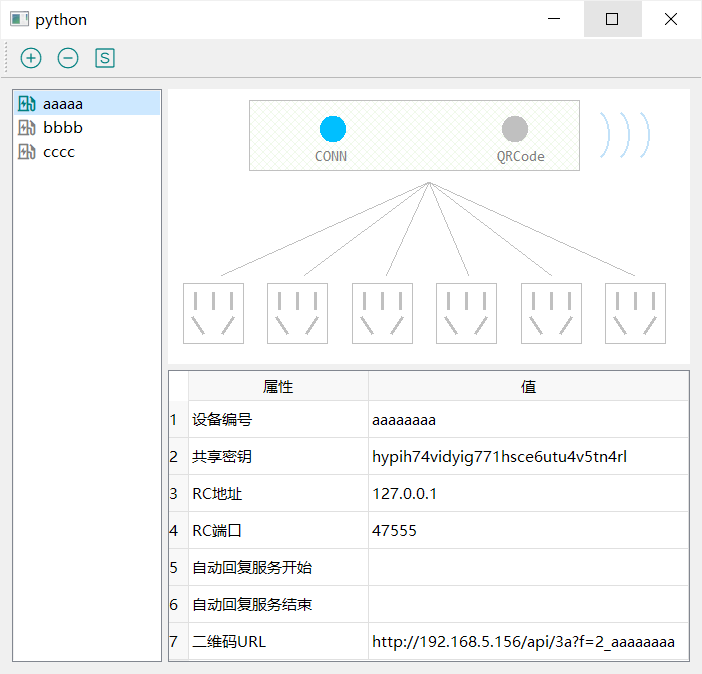

实战8：支持模拟多个充电站设备

点击这里 观看具体的题目要求

1 - 主界面添加工具栏， 工具栏上有文字按钮 添加、删除、保存。

本次练习先实现其中添加按钮的功能，可以添加多个模拟充电站设备

1 - 实现界面左边的充电站列表，当前和RC连接上的设备绿色显示，否则灰色

2 - 点击充电站列表项，切换到该模拟设备，展示当前的连接状态和充电位 使用状态

3 - 注意，非当前显示的充电站，状态产生的改变也要支持好。

比如：当前显示充电站A，

充电站B连接断开了， 界面左边也能显示连接状态变更为灰色

充电站B某个充电口开始使用、停止使用，能响应更新状态，再切换到显示充电站B时，能正确显示。

实战9：充电站设备属性保存到文件

点击这里 观看具体的题目要求

  • 实现 多个充电站设备属性数据保存到文件。

并且在启动程序时，自动加载文件的功能

  • 实现 修改设备名 功能

  • 实现 删除设备 功能

删除后，显示第一个设备

如果没有设备了，显示空

实战10：使用图标

点击这里 观看具体的题目要求

实现

  • 工具栏使用图标功能

  • 设备列表使用图标

并且用不同的图标显示出设备有没有处于连接状态

如下


实战11：二维码功能

点击这里 观看具体的题目要求

实现 点击设备控件控制面板上的二维码按钮，可以显示二维码的功能

显示的二维码对应的URL 是 设备属性中 二维码URL 设置的值的。

并且双击二维码，可以让二维码消失。


请网上搜索 Python 如何显示二维码功能，并且和Qt界面结合起来。

锻炼自行搜索解决问题的能力。

实战12：充电位 结束使用功能

点击这里 观看具体的题目要求


不仅用户可以从手机端点击停止使用服务。

设备端也可也侦测到服务停止事件。

根据接口文档定义 实现 充电站点击处于使用状态的充电位， 发送 dev-stop-svc-req 停止服务消息，并结束使用，使之处于空闲状态


没有要求是：

充电位空闲状态点击无效，因为目前不能直接从设备侧开始服务，这时无法确定客户身份；

充电位使用状态点击停止服务。

实战13：操作树 功能

点击这里 观看具体的题目要求


实现 充电站右边界面的 操作树功能。

实战14：洗车机模拟设备 界面

点击这里 观看具体的题目要求


实现 模拟洗车机功能，本次练习先实现洗车机模拟控件的大体界面。

各种点击处理、消息收发的功能点暂时不用实现

实战15：洗车机模拟设备 功能

点击这里 观看具体的题目要求


实现 所有的模拟洗车机功能：

包括 界面动画显示、设备属性表格、消息收发、右侧操作树

最终的成品是充电站、洗车机 分别作为整个程序的子窗口。

这次练习，我们先实现为单独的程序。


注意：洗车机业务URL后缀是 3 开头（因为洗车机的业务类型是3）， 加 设备编号

比如 ： http://192.168.5.156/api/3a?f=3_cccccccc

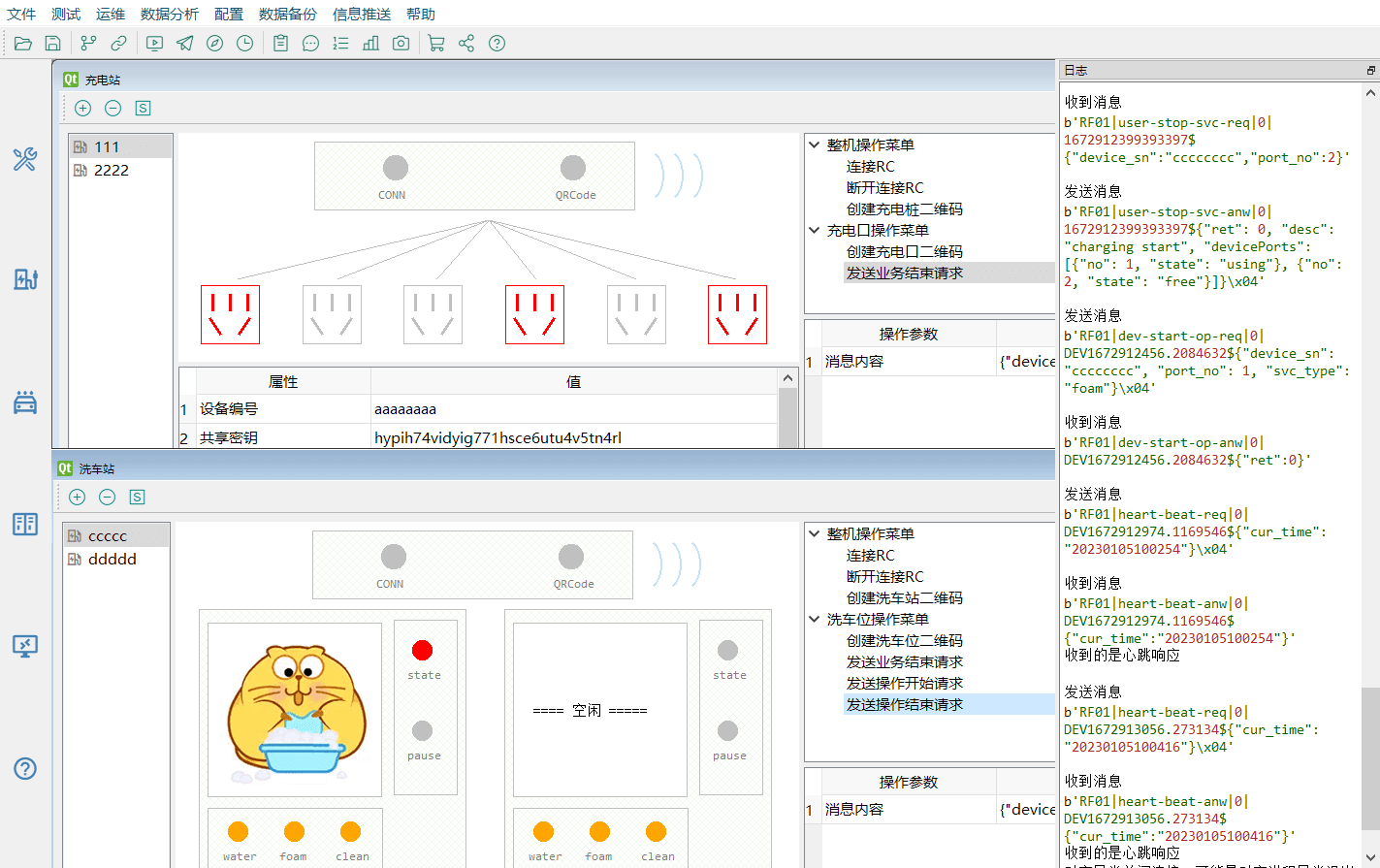

实战16：主界面窗口

点击这里 观看具体的题目要求


实现 主界面窗口 ，把前面实现的模拟充电站、洗车站功能分别作为两个子窗口整合到 主窗口中

主窗口界面要有菜单栏和工具栏


实现 可停靠的日志窗口
