Qt Designer 简介

点击这里，边看视频讲解，边学习以下内容

QT程序界面的 一个个窗口、控件，就是像上面那样用相应的代码创建出来的。

但是，把你的脑海里的界面，用代码直接写出来，是有些困难的。

很多时候，运行时呈现的样子，不是我们要的。我们经常还要修改代码调整界面上控件的位置，再运行预览。反复多次这样操作。

可是这样，真的...太麻烦了。

其实，我们可以用QT界面生成器 Qt Designer ，拖拖拽拽就可以直观的创建出程序大体的界面。

怎么运行这个工具呢？

Windows下，运行 Python安装目录下 Scripts\pyside6-designer.exe 这个可执行文件

如果你安装的是pyqt5， 运行 Python安装目录下 Scripts\pyqt5designer.exe 这个可执行文件

根据上面链接的视频讲解，大家初步了解一下 Qt Designer 的使用方法。

通过 Qt Designer 设计的界面，最终是保存在一个ui文件中的。

大家可以打开这个ui文件看看，就是一个XML格式的界面定义。

动态加载UI文件

点击这里，边看视频讲解，边学习以下内容

有了界面定义文件，我们的Python程序就可以从文件中加载UI定义，并且动态 创建一个相应的窗口对象。

如果你使用的是 PySide2 ，代码如下：

from PySide2.QtWidgets import QApplication, QMessageBox
from PySide2.QtUiTools import QUiLoader

class Stats:

    def __init__(self):
        # 从文件中加载UI定义

        # 从 UI 定义中动态 创建一个相应的窗口对象
        # 注意：里面的控件对象也成为窗口对象的属性了
        # 比如 self.ui.button , self.ui.textEdit
        self.ui = QUiLoader().load('main.ui')

        self.ui.button.clicked.connect(self.handleCalc)

    def handleCalc(self):
        info = self.ui.textEdit.toPlainText()

        salary_above_20k = ''
        salary_below_20k = ''
        for line in info.splitlines():
            if not line.strip():
                continue
            parts = line.split(' ')

            parts = [p for p in parts if p]
            name,salary,age = parts
            if int(salary) >= 20000:
                salary_above_20k += name + '\n'
            else:
                salary_below_20k += name + '\n'

        QMessageBox.about(self.ui,
                    '统计结果',
                    f'''薪资20000 以上的有：\n{salary_above_20k}
                    \n薪资20000 以下的有：\n{salary_below_20k}'''
                    )

app = QApplication([])
stats = Stats()
stats.ui.show()
app.exec_()

如果你使用的是 PySide6 ， 它目前有个bug， 必须要让 QUiLoader 的实例化在 QApplication 的实例化之前。参考这里

代码如下

from PySide6.QtWidgets import QApplication, QMessageBox
from PySide6.QtUiTools import QUiLoader

# 在QApplication之前先实例化
uiLoader = QUiLoader()

class Stats:

    def __init__(self):
        # 再加载界面
        self.ui = uiLoader.load('main.ui')

    # 其它代码 ...

app = QApplication([])
stats = Stats()
stats.ui.show()
app.exec() # PySide6 是 exec 而不是 exec_

如果你使用的是 PyQt5 ，加载UI文件的代码如下

from PyQt5 import uic

class Stats:

    def __init__(self):
        # 从文件中加载UI定义
        self.ui = uic.loadUi("main.ui")

转化UI文件为Python代码

还有一种使用UI文件的方式：先把UI文件直接转化为包含界面定义的Python代码文件，然后在你的程序中使用定义界面的类

1. 执行如下的命令 把UI文件直接转化为包含界面定义的Python代码文件

pyside2-uic main.ui > ui_main.py

如果你安装的是PyQt5，执行如下格式的命令转化

pyuic5 main.ui > ui_main.py

然后在你的代码文件中这样使用定义界面的类

from PySide6.QtWidgets import QApplication,QMainWindow
from ui_main import Ui_MainWindow

# 注意 这里选择的父类 要和你UI文件窗体一样的类型
# 主窗口是 QMainWindow， 表单是 QWidget， 对话框是 QDialog
class MainWindow(QMainWindow):

    def __init__(self):
        super().__init__()
        # 使用ui文件导入定义界面类
        self.ui = Ui_MainWindow()
        # 初始化界面
        self.ui.setupUi(self)

        # 使用界面定义的控件，也是从ui里面访问
        self.ui.webview.load('http://www.baidu.com')

app = QApplication([])
mainw = MainWindow()
mainw.show()
app.exec()

那么我们该使用哪种方式比较好呢？动态加载还是转化为Python代码？

白月黑羽建议：通常采用动态加载比较方便，因为改动界面后，不需要转化，直接运行，特别方便。

但是，如果 你的程序里面有非qt designer提供的控件， 这时候，需要在代码里面加上一些额外的声明，而且 可能还会有奇怪的问题。往往就 要采用 转化Python代码的方法。

一个练习

请大家利用Qt Designer 实现一个 类似 Postman 的 HTTP 接口测试工具。

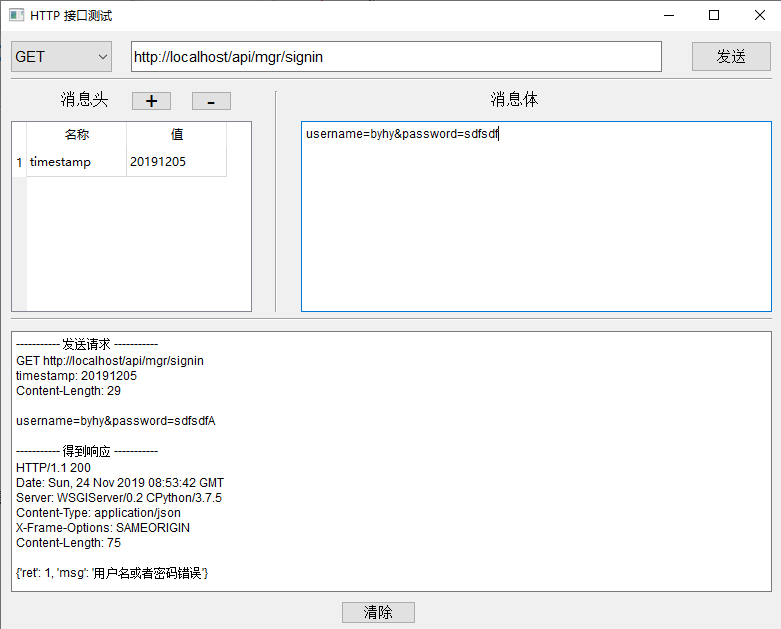

界面如下

要实现的功能，点击这里观看视频说明

这个界面里面用到了常见的几个控件：按钮，单行文本框，多行文本框，组合选择框，表格。

其中 选择框、表格 这两个控件 没有接触过的朋友，可以先学习一下本教程 后面章节 常见控件2 。

如果你对 使用Python语言发送HTTP请求不熟悉，可以先把界面做出来。

然后点击这里，学习白月黑羽的 HTTP Requests 教程后，再去实现。

游客 也可以 做这个练习，并且得到参考代码，点击这里查看

界面布局 Layout

点击这里，边看视频讲解，边学习以下内容

我们前面写的界面程序有个问题，如果你用鼠标拖拽主窗口边框右下角，进行缩放，就会发现里面的控件一直保持原有大小不变。这样会很难看。

我们通常希望，随着主窗口的缩放， 界面里面的控件、控件之间的距离也相应的进行缩放。

Qt是通过界面布局Layout类来实现这种功能的。

我们最常用的 Layout布局 有4种，分别是

• QHBoxLayout 水平布局

QHBoxLayout 把控件从左到右 水平横着摆放，如下所示

• QVBoxLayout 垂直布局

QHBoxLayout 把控件从上到下竖着摆放，如下所示

• QGridLayout 表格布局

QGridLayout 把多个控件 格子状摆放，有的控件可以 占据多个格子，如下所示

• QFormLayout 表单布局

QFormLayout 表单就像一个只有两列的表格，非常适合填写注册表单这种类型的界面，如下所示

Layout 示例

请看视频讲解， 用 layout进行布局。

MainWindow 的Layout

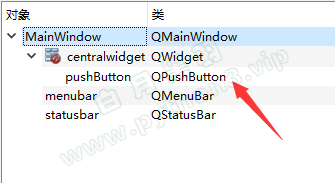

如果我们选择的主窗口是MainWindow类型，要给MainWindow整体设定Layout，必须 先添加一个控件到 centralwidget 下面 ，如下

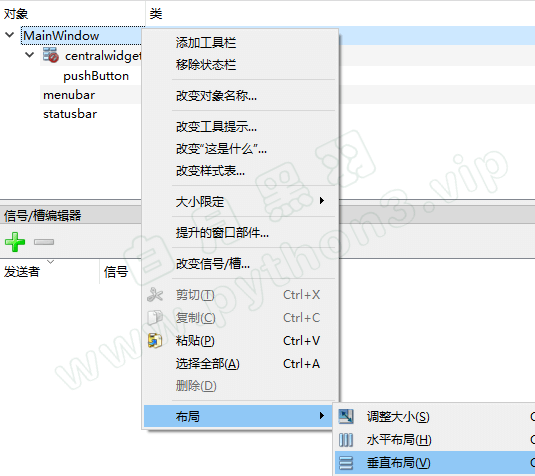

然后才能右键点击 MainWindow，选择布局，如下

调整控件位置和大小

点击这里，边看视频讲解，边学习以下内容

调整layout中控件的大小比例

可以通过设定控件的sizePolicy来调整，具体操作请看视频讲解。

调整控件间距

要调整控件上下间距，可以给控件添加layout，然后通过设定layout的上下的padding 和 margin 来调整间距，具体操作请看视频讲解。

要调整控件的左右间距，可以通过添加 horizontal spacer 进行控制，也可以通过layout的左右margin

调整控件次序

有的时候 我们需要调整 一个layout里面，控件的上下显示次序，或者左右显示次序，该怎么做呢？

如果是简单的两个控件在 layout里面，通常直接拖动就行了。

但如果是更复杂的情况，比如，

大家点击这里，下载一个白月黑羽实战班学员开发的程序界面代码，解压后，拖动里面的main.ui界面文件到Qt设计师里面。

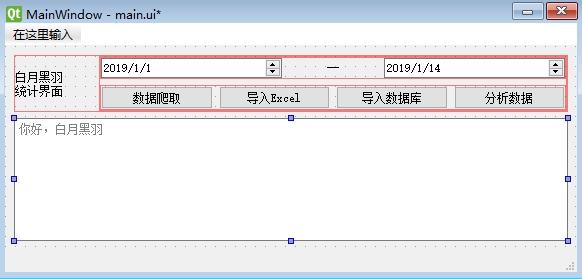

如果我们要在原来的界面上做一些修改，如下图所示

大家可以自己尝试 新建一个垂直layout，把原来的两个layout 拖动到垂直layout里面。

就会发现，如果要调整两个layout的上下显示次序，直接拖动经常会导致界面混乱。

怎么办呢？

本节讲解仅 内部学员 可见

Qt Designer界面布局建议

点击这里，边看视频讲解，边学习以下内容

使用 Qt Designer 对界面控件进行布局，白月黑羽的经验是 按照如下步骤操作

• 先不使用任何Layout，把所有控件 按位置 摆放在界面上

• 然后先从 最内层开始 进行控件的 Layout 设定

• 逐步拓展到外层 进行控件的 Layout设定

• 最后调整 layout中控件的大小比例， 优先使用 Layout的 layoutStrentch 属性来控制

直接写代码 开发界面

前面我们都是在 Qt Designer 上添加的Layout和里面的控件。

这种做法比较吸引初学者，因为看起来比较容易上手。

其实，Qt开发熟练后， 更推荐 直接用代码写界面 ，开发效率更高。

这里介绍一下如何写 Layout 相关的代码

QMainWindow 里面的 Layout

我们开发的程序主界面大都是通过QMainWindow 主窗口类。

它是 有 菜单栏/工具栏/状体栏 和 中央控件（Central Widget） 的 特殊 Widget

主窗口的主体内容在 中央控件（Central Widget） 中。

通常，我们需要对 Central Widget 进行一些布局设置。

这些当然可以在 Qt Designer 里面设置。

如果不使用Qt Designer， 而是直接使用代码开发界面，如何设置 Central Widget 和 里面的布局呢？

示例代码如下：

PySide2PySide6

from PySide2 import QtWidgets

class MWindow(QtWidgets.QMainWindow):

    def __init__(self):

        super().__init__()
        self.resize(400, 200)


        # central Widget
        centralWidget = QtWidgets.QWidget(self)
        self.setCentralWidget(centralWidget)

        # central Widget 里面的 主 layout
        mainLayout = QtWidgets.QVBoxLayout(centralWidget)

        # 子 layout
        topLayout = QtWidgets.QHBoxLayout()

        label = QtWidgets.QLabel('姓名')
        nameEdit = QtWidgets.QLineEdit(self)
        # 添加内部控件
        topLayout.addWidget(label)
        topLayout.addWidget(nameEdit)


        # 主 layout 里面添加内容
        mainLayout.addLayout(topLayout)  # 添加 子 Layout
        textEdit = QtWidgets.QPlainTextEdit(self)
        mainLayout.addWidget(textEdit)   # 添加 子 Widget


app = QtWidgets.QApplication()
window = MWindow()
window.show()
app.exec_()

from PySide6 import QtWidgets

class MWindow(QtWidgets.QMainWindow):

    def __init__(self):

        super().__init__()
        self.resize(400, 200)


        # central Widget
        centralWidget = QtWidgets.QWidget(self)
        self.setCentralWidget(centralWidget)

        # central Widget 里面的 主 layout
        mainLayout = QtWidgets.QVBoxLayout(centralWidget)

        # 子 layout
        topLayout = QtWidgets.QHBoxLayout()

        label = QtWidgets.QLabel('姓名')
        nameEdit = QtWidgets.QLineEdit(self)
        # 添加内部控件
        topLayout.addWidget(label)
        topLayout.addWidget(nameEdit)


        # 主 layout 里面添加内容
        mainLayout.addLayout(topLayout)  # 添加 子 Layout
        textEdit = QtWidgets.QPlainTextEdit(self)
        mainLayout.addWidget(textEdit)   # 添加 子 Widget


app = QtWidgets.QApplication()
window = MWindow()
window.show()
app.exec()

水平布局 和 垂直布局

前面提到的2种类型的 Layout 是：

QHBoxLayout ： 水平布局

QVBoxLayout ： 垂直布局

它们都是 Qt 的 QtWidgets 模块里面定义的类型，所以可以这样导入使用

from PySide6 import QtWidgets

hl = QtWidgets.QHBoxLayout()
vl = QtWidgets.QVBoxLayout()

也所以可以这样导入使用

from PySide6.QtWidgets import QHBoxLayout,QVBoxLayout,QGridLayout

hl = QHBoxLayout()
vl = QVBoxLayout()

要在layout中添加控件，使用其 addWidget 方法。

比如

from PySide6 import QtWidgets

class Window(QtWidgets.QWidget):
    def __init__(self):
        super().__init__()

        button1 = QtWidgets.QPushButton('按钮1', self)
        button2 = QtWidgets.QPushButton('按钮2', self)
        button3 = QtWidgets.QPushButton('按钮3', self)

        # 创建layout对象，并且添加内部控件
        hl = QtWidgets.QHBoxLayout()
        hl.addWidget(button1)
        hl.addWidget(button2)
        hl.addWidget(button3)

        # 指定容器控件自身使用的layout
        self.setLayout(hl)

app = QtWidgets.QApplication()
window = Window()
window.resize(400, 200)
window.show()
app.exec_()

要在layout中添加其它的layout作为 内部layout，使用其 addLayout 方法。

比如

from PySide6 import QtWidgets

class Window(QtWidgets.QWidget):
    def __init__(self):
        super().__init__()

        button1 = QtWidgets.QPushButton('按钮1', self)
        button2 = QtWidgets.QPushButton('按钮2', self)
        button3 = QtWidgets.QPushButton('按钮3', self)

        # 创建一个水平layout作为内部layout
        hl = QtWidgets.QHBoxLayout()
        hl.addWidget(button1)
        hl.addWidget(button2)
        hl.addWidget(button3)

        textEdit = QtWidgets.QPlainTextEdit(self)

        # 创建上级layout
        layout = QtWidgets.QVBoxLayout()
        # 添加内部控件
        layout.addWidget(textEdit)
        # 添加 子layout
        layout.addLayout(hl)

        # 指定容器控件自身使用的layout
        self.setLayout(layout)

app = QtWidgets.QApplication([])
window = Window()
window.resize(400, 200)
window.show()
app.exec()

表格布局

QGridLayout 是表格布局， 添加控件时，需要指定行号/列号，

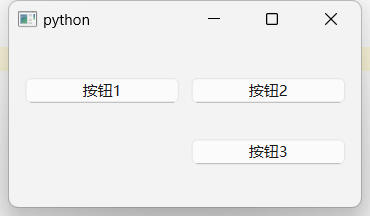

行号/列号从 0 开始，比如 要实现如下界面

对应代码如下

from PySide6 import QtWidgets

class Window(QtWidgets.QWidget):
    def __init__(self):
        super().__init__()

        button1 = QtWidgets.QPushButton('按钮1', self)
        button2 = QtWidgets.QPushButton('按钮2', self)
        button3 = QtWidgets.QPushButton('按钮3', self)

        # 创建一个水平layout作为内部layout
        gl = QtWidgets.QGridLayout()
        gl.addWidget(button1, 0 , 0) # 添加到第1行，第1列
        gl.addWidget(button2, 0 , 1) # 添加到第1行，第2列
        gl.addWidget(button3, 1 , 1) # 添加到第2行，第2列

        # 指定自身使用的layout
        self.setLayout(gl)

app = QtWidgets.QApplication([])
window = Window()
window.resize(400, 200)
window.show()
app.exec()

表格布局可以

通过 setColumnStretch 指定每个 表格列 的宽度比例

通过 setColumnMinimumWidth 指定每个 表格列 的最小宽度

层叠布局

层叠布局 QStackedLayout 是 一种层叠效果的布局， 可以通过代码指定要显示其中的哪一层

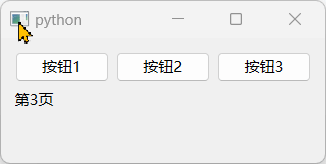

比如这样的界面

对应代码如下

from PySide6 import QtWidgets

class Window(QtWidgets.QWidget):
    def __init__(self):
        super().__init__()

        # 主Layout
        mainLayout = QtWidgets.QVBoxLayout(self)

        # 界面上方是一排按钮
        button1 = QtWidgets.QPushButton('按钮1', self)
        button2 = QtWidgets.QPushButton('按钮2', self)
        button3 = QtWidgets.QPushButton('按钮3', self)
        btnLayout = QtWidgets.QHBoxLayout()
        btnLayout.addWidget(button1)
        btnLayout.addWidget(button2)
        btnLayout.addWidget(button3)

        # 按钮添加到主界面
        mainLayout.addLayout(btnLayout)

        # 3个页面的容器控件
        page1 = QtWidgets.QWidget()
        page2 = QtWidgets.QWidget()
        page3 = QtWidgets.QWidget()

        # 3个页面各自的内容
        label1 = QtWidgets.QLabel('第1页',page1)
        label2 = QtWidgets.QLabel('第2页',page2)
        label3 = QtWidgets.QLabel('第3页',page3)

        # 3个页面放到 QStackedLayout 里面
        stackedLayout = QtWidgets.QStackedLayout()
        stackedLayout.addWidget(page1)
        stackedLayout.addWidget(page2)
        stackedLayout.addWidget(page3)

        # QStackedLayout 放入主界面下方
        mainLayout.addLayout(stackedLayout)

        # 3个按钮点击行为
        button1.clicked.connect(
            lambda:stackedLayout.setCurrentWidget(page1))
        button2.clicked.connect(
            lambda:stackedLayout.setCurrentWidget(page2))
        button3.clicked.connect(
            lambda:stackedLayout.setCurrentWidget(page3))

app = QtWidgets.QApplication([])
window = Window()
window.show()
app.exec()

上例中，通过3个按钮触发显示不同的界面， 当然也可以通过任何其它方式触发， 比如 主窗口的菜单选择触发。

从一个窗口跳转到另外一个窗口

经常有朋友问我，程序开始的时候显示一个窗口（比如登录窗口），操作后进入到另外一个窗口，怎么做。

方法很简单，主要就是 实例化另外一个窗口，显示新窗口，关闭老窗口。

如下代码所示

from PySide6 import QtWidgets
import sys

class Window2(QtWidgets.QMainWindow):

    def __init__(self):
        super().__init__()
        self.setWindowTitle('窗口2')

        centralWidget = QtWidgets.QWidget()
        self.setCentralWidget(centralWidget)

        button = QtWidgets.QPushButton('按钮2')

        grid = QtWidgets.QGridLayout(centralWidget)
        grid.addWidget(button)


class MainWindow(QtWidgets.QMainWindow):
    def __init__(self):
        super().__init__()
        self.setWindowTitle('窗口1')

        centralWidget = QtWidgets.QWidget()
        self.setCentralWidget(centralWidget)

        button = QtWidgets.QPushButton('打开新窗口')
        button.clicked.connect(self.open_new_window)

        grid = QtWidgets.QGridLayout(centralWidget)
        grid.addWidget(button)

    def open_new_window(self):
        # 实例化另外一个窗口
        self.window2 = Window2()
        # 显示新窗口
        self.window2.show()
        # 关闭自己
        self.close()


app = QtWidgets.QApplication(sys.argv)
window = MainWindow()
window.show()
app.exec()

点击这里下载 一个登录切换到主窗口 的示例代码包

如果经常要在两个窗口来回跳转，可以使用 hide() 方法 隐藏窗口， 而不是 close() 方法关闭窗口。 这样还有一个好处：被隐藏的窗口再次显示时，原来的操作内容还保存着，不会消失。

弹出模式对话框

有的时候，我们需要弹出一个模式对话框输入一些数据，然后回到 原窗口。

所谓模式对话框，就是弹出此对话框后， 原窗口就处于不可操作的状态，只有当模式对话框关闭才能继续。

参考如下代码

from PySide6 import QtWidgets
import sys

class MyDialog(QtWidgets.QDialog):
    def __init__(self):
        super().__init__()
        self.setWindowTitle('模式对话框')

        self.resize(500, 400)
        self.textEdit = QtWidgets.QPlainTextEdit(self)
        self.textEdit.setPlaceholderText("请输入薪资表")
        self.textEdit.move(10, 25)
        self.textEdit.resize(300, 350)

        self.button = QtWidgets.QPushButton('统计', self)
        self.button.move(380, 80)

class MainWindow(QtWidgets.QMainWindow):
    def __init__(self):
        super().__init__()
        self.setWindowTitle('主窗口')

        centralWidget = QtWidgets.QWidget()
        self.setCentralWidget(centralWidget)

        button = QtWidgets.QPushButton('打开模式对话框')
        button.clicked.connect(self.open_new_window)

        grid = QtWidgets.QGridLayout(centralWidget)
        grid.addWidget(button)

    def open_new_window(self):
        # 实例化一个对话框类
        self.dlg = MyDialog()
        # 显示对话框，代码阻塞在这里，
        # 等待对话框关闭后，才能继续往后执行
        self.dlg.exec()

app = QtWidgets.QApplication(sys.argv)
window = MainWindow()
window.show()
app.exec()
